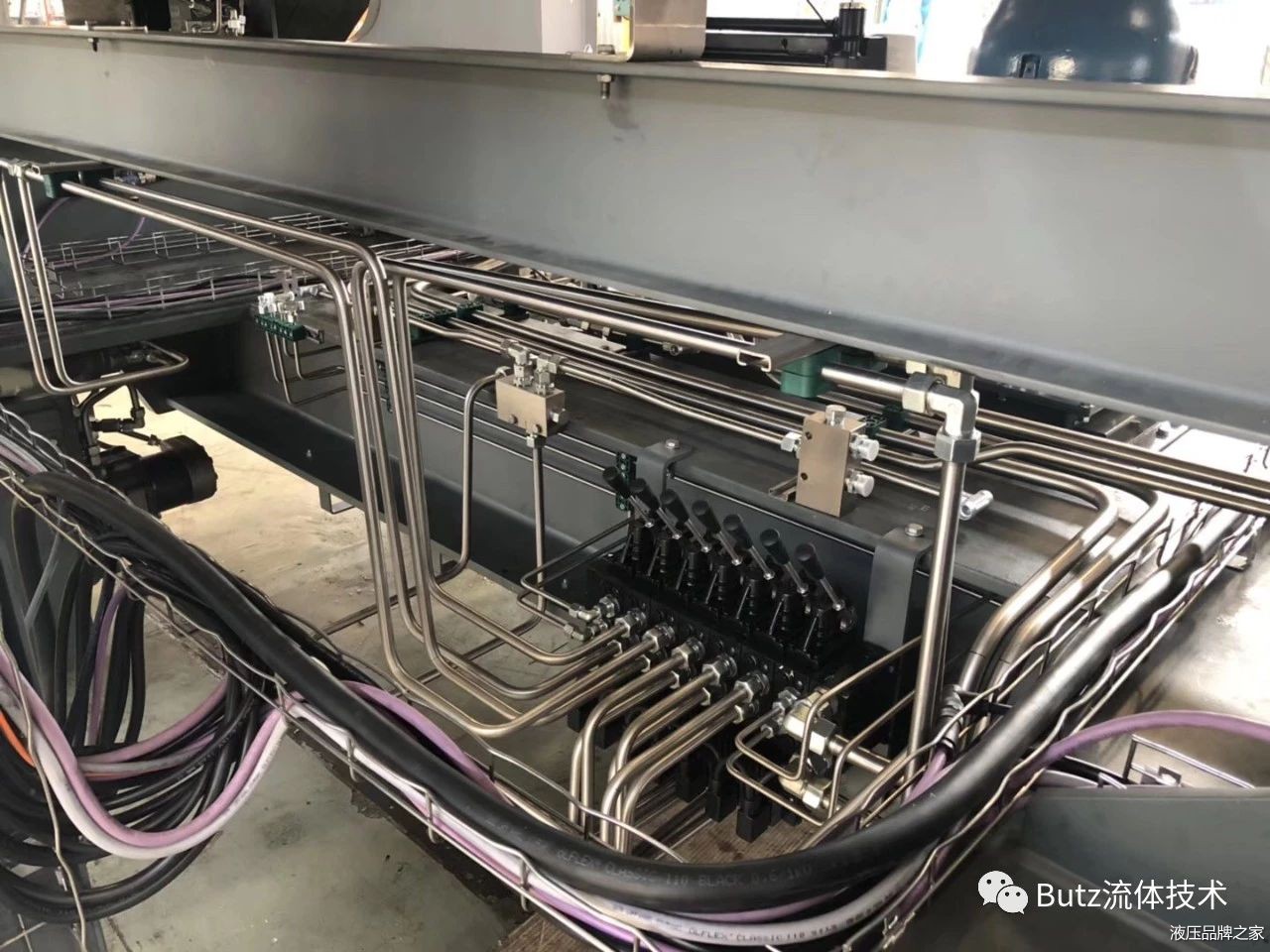

近年来，随着无焊接管路技术在液压管路中的发展应用，使更多生产作业现场实现管路无焊接安装、缩短产品安装周期、避免系统二次污染成为可能。因此从提高液压系统的性能稳定性、可靠性、缩短产品制造周期、降低产品制造成本、大幅减少液压系统的故障率以及节约能源、保护环境等角度考虑，无焊接管路的应用显得尤为重要。
压管路在液压系统中主要是通过钢管或软管来把各种元件及装置连接起来传输能量。管路系统的基本要求是要有足够的强度、能承受系统的最高冲击压力和工作压力，管路与各元件及装置的各连接处要密封可靠、不泄漏。 通常液压系统管路采用焊接式连接，接口处采用焊接式管接头或焊接式法兰，焊接方式一般采用对接式氩弧焊接。管路配管焊接以后，所有管路都应按所处位置预装一次，之后进行酸洗、磷化处理、循环冲洗和二次装配成型。过程太复杂，而且管路系统也不太美观。 无焊接技术于上世纪五、六十年代开始在国外大范围应用，最早在飞机、船舶等行业。进入二十一世纪以后，随着新型无焊接技术的发展，管材使用的范围越来越广，管路通径越来越大，耐压等级越来越高，因而，应用前景空前广阔。 无焊接液压管路技术主要包括卡套式、管端挤压成型式、37°扩口法兰和90°翻边法兰、止推环法兰连接技术等几种。
卡套式管路连接技术是目前应用比较广泛的一种连接方式。卡套式管接头的基本结构是由24°锥接头体、卡套和螺母三件组成。卡套式连接需要注意的两个关键因素在于：第一，卡套必须经过预装设备预装，经过预装设备预装之后的卡套会在钢管表面形成一圈浅浅的隆起部分，最终安装之后可以保证起到更好的密封效果；第二，卡套的质量很重要，因为卡套是整个卡套式连接中最核心的一环，如果卡套质量有问题，预装之后无法在钢管表面形成隆起，那么这个卡套式接头很有可能会出现渗漏的情况。 Butz卡套预装设备和液压管件可以很好的解决上面的两个问题，预装设备简单耐用、操作简单；Butz卡套为进口件，质量可靠。 当前行业内可能对卡套式连接存在几个误区：1、为什么我们的卡套式接头容易渗漏？2、为什么我们用的卡套会拔脱？3、为什么卡套式接头时间久了会渗漏？答：1、因为卡套的加工工艺比较复杂，卡套前端和后端需要不同的热处理工艺，目前国内的热处理工艺尚有所欠缺，相对来说进口的卡套质量更可靠一些；2、卡套在最终安装之前，必须和钢管先进行预装，如果仅仅只用扳手来安装，压力过高时很有可能出现卡套拔脱伤人的情况；3、卡套式接头说到底属于硬碰硬的金属密封，系统振动时间长了之后会导致螺母松动或者卡套金属疲劳从而引起密封不良。 |
|
|
地板#
发布于：2020-03-03 13:37
|
|
|
4楼#
发布于：2020-03-03 13:39
|
|
|
9楼#
发布于：2021-02-14 21:51
本公司提供国际先进的walform成型连接，37度扩口链接，保持环链接！超高压autoclaved连接技术及工程服务！欢迎了解！0411-89262766
|
|
