[分享]无杆气缸选型知识

楼主#
更多 发布于:2018-04-13 10:29
一.无杆气缸的分类


无杆气缸是指利用活塞直接或间接方式连接外界执行平台,并使其跟随活塞实现往复运动的气缸,这种气缸的特点

就是没有活塞杆这个部件,都是通过气缸内部的活塞通气移动的同时带动外部的平台,从而达到节省安装空间空间

目的,如果说杆气缸的安装空间约2.2倍行程的话,无杆气缸可以缩减到约1.2倍行程,并且定位精度也比较高,

一般需要和导引机构配套,无杆气缸根据工作原理分为磁偶式无杆气缸(磁性气缸)和机械接触式无杆气缸。


(1)磁耦式无杆气缸:磁耦式无杆气缸在活塞上安装一组高强磁性的永久磁环,这样磁力线通过薄壁缸筒与套在

外面的另一组磁环作用,由于两组磁环磁性相反,具有很强的吸力。当活塞在缸筒内被气压推动时,则在磁力作用

下,外部滑块内的磁环被活塞上的磁环磁力线影响,做同步移动。气缸活塞的推力必须与内外磁环的吸力相适应,

否则当使用气压过高或负载过重时,会导致活塞推力过大,磁环相互之间的吸引力无法保持的时候,内外磁环会脱

开,气缸工作出现不正常,专业术语称之为脱靶。

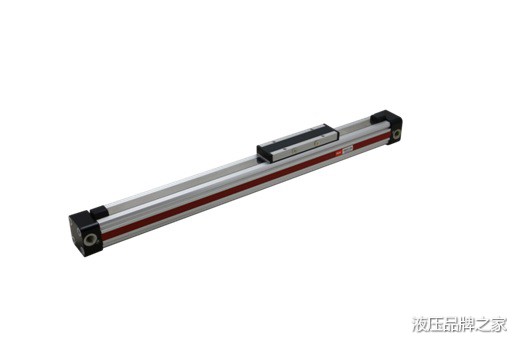

(2)机械接触式无杆气缸:机械接触式无杆气缸是指利用活塞直接方式连接外界执行平台,并使其跟随活塞实现

往复运动的气缸,没有活塞杆这个部件,通过气缸内部的活塞通气移动的同时带动外部的平台,机械式无杆气缸是

靠钢带与平台相连拉动。在气缸缸管轴向开有一条槽,活塞与滑块在槽上部移动。为了防止泄漏及防尘需要,在开

口部采用密封带和防尘不锈钢带固定在两端缸盖上,活塞架穿过槽,把活塞与滑块连成一体。活塞与滑块连接在一

起,带动固定在滑块上的执行机构实现往复运动。





二.无杆气缸的保养与注意事项

无杆和其他气动装置一样如果不注意维护保养工作,就会过早损坏或频繁发生故障,使装置的使用寿命大大降
低,在对气动装置进行维护保养时,应针对发现的事故苗头,及时采取措施,这样可减少和防止故障的发生,
延长元件和系统的使用寿命。因此,企业应制定气动装置的维护保养管理规范,加强管理教育,严格管理。好的制度才能让好的产品发挥它应有的性能。

总体来说,无杆气缸在使用过程中有以下几个注意事项:
使用前
(1)为除去配管中的锈、异物和废水,请尽可能靠近方向控制阀安装过滤器。
 (2)请使用镀锌管、尼龙管、橡胶管等耐腐蚀的配管材料。
 (3)对于气缸和方向控制阀之间的配管,请确认其截面是否拥有所规定的活塞速度所必须的有效截面积。
 (3)配管前为除去管中的异物、切屑等,请用压缩空气进行清除。
 (4)与气动元件产品相联时,请不要混入密封带、粘着剂等异物。
 (5)加在活塞杆上的负载请一直保持作用在轴向状态。

使用后
 (1)使用无杆气缸的最合适温度为5-60℃,温度超过60℃时,请考虑密封件的材质;若温度低于5℃时,由于回路中的水分冻结,可能会发生事故,请考虑防止冻结。
 (2)请不要在有腐蚀危险的环境中使用无杆气缸,否则会造成损伤或运转不良,如果一定要在这样的环境中使用,请联系我们。
 (3)使用的压缩空气必须是清洁的,水分少的空气。
 (4)缓冲的目的是利用空气的可压缩性,吸收运动部件的动能,使活塞和端盖在行程末端不至于发生撞击。
 (5)气动缓冲在出厂时已调好。由于实际负荷变化要调整缓冲的可慢慢地向右转动针阀,逆时针时减弱。
 (6)请不要将气缸直接用于切削液、冷却液、粉尘和飞溅物的环境。必须在此环境中使用时,请在气缸上加防尘罩。
 其它
 (1)在超过允许范围的大惯性场合使用气缸,可能会造成气缸的损坏。
 (2)请不要敲打气缸筒外壳,造成伤痕,这将是造成动作不良的原因。
 (3)请在水平面上安装,如果安装面不平,也可能造成动作不良。
 (4)要注意因外力惯性力原因,有时会引起气缸内产生惯性负压,使缸内密封圈脱离,造成外泄。
